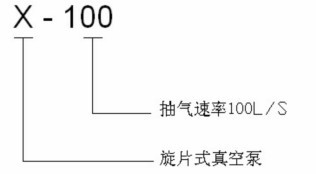

一、X系列旋片式真空泵的型號意義：
|
二、X系列旋片式真空泵的介紹及用途：
X系列旋片式真空泵系單級旋片式真空泵，國內首創的能抽除大量水蒸氣的新產品，由于泵本身帶有油再生裝置和可靠的氣鎮裝置，延長了泵油的使用壽命。X型旋片式真空泵用來對密封容器抽除氣體所獲得真空的基本設備，適用于電子器件制造，真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等（工藝品專用泵）。它可單獨使用，也可作為羅茨泵、擴散泵的前級泵使用，但不適用于自一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的有水的、有灰埃的等等氣體時，應加附設裝置。主要型號有：X-100型單級旋片式真空泵、X-150型單級旋片式真空泵。
三、X系列旋片式真空泵的特點：
1、X系列旋片式真空泵具有極限真空高，由于其轉子偏心質量小，且對轉子作了平衡，故振動小。
2、X系列旋片式真空泵抽氣效率高。
3、X系列旋片式真空泵氣鎮性能好。
X系列旋片式真空泵有經過特殊設計的氣鎮裝置可向排氣腔充入干燥氣體，從而大大降低排出氣體中蒸汽的分壓力。當其低于泵溫下的飽和蒸汽壓時即可隨充入空氣排出泵外，而避免凝結在泵中。
4、X系列旋片式真空泵配有溫控水量調節閥。
泵工作時通過泵自身所配上述調節水壓，可將泵溫調至75oC±5oC，從而提高排出泵外，但應使泵溫不超過80oC（油箱測溫點）。
5、X系列旋片式真空泵有油水分離器。
它能夠使泵油中的雜質和凝結物積存到油水分離器的底部，通過安裝在底部的放水閥排出泵外。
四、X系列旋片式真空泵的性能參數表： |
| 型號 |
X-100 |
X-150 |
| 抽氣速率(L/s) |
100 |
150 |
極限壓力
(Pa) |
|
≤6 |
≤6 |
| 有氣鎮時 |
≤90 |
≤90 |
| 水蒸汽抽除量(g/h) |
8000 |
12000 |
| 泵轉數(rpm) |
380 |
360 |
| 配用電機功率(kW) |
7.5 |
15 |
| 入口公稱尺寸 |
100 |
100 |
| 噪音 dB(A) |
≤80 |
≤98 |

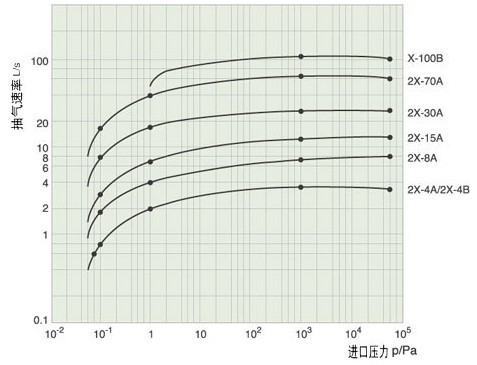

注：泵的極限壓力系指壓縮式真空計測得的肥可凝性氣體極限壓力。抽氣速率與進口壓力曲線 |
五、X系列旋片式真空泵的原理及結構圖：
X系列旋片式真空泵主要由泵體（7）、轉子（9）和旋片（8）等零件所組成（見原理示意圖）。在泵體腔內偏心地裝著轉子，轉子槽中裝兩塊旋片，由于彈簧彈力作用及轉子旋轉所產生的離心力旋片緊巾腔壁，泵體中的進、排氣只被轉子和旋片分隔成兩個部分，轉子在腔內旋轉，周期性地將進氣口部分容積逐漸擴大而吸入氣體，同時逐漸壓縮排氣部分容積，將吸入氣體壓縮從排氣閥（5）排出，因而達到抽氣目的。

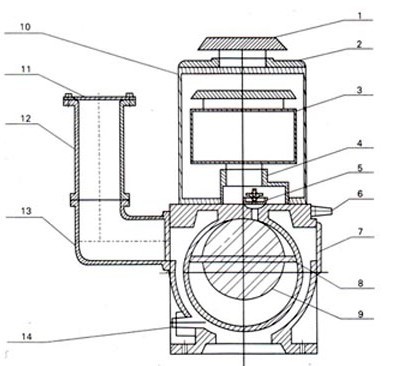

X型旋片式真空泵的結構圖： |
|
| 序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
| 1 |
排氣箱 |
6 |
進出水嘴 |
11 |
進氣蓋板 |
| 2 |
油箱蓋 |
7 |
泵體 |
12 |
進氣接管 |
| 3 |
擋油罩 |
8 |
旋片 |
13 |
進氣彎管 |
| 4 |
排氣罩油盒 |
9 |
轉子 |
14 |
放水螺塞 |
| 5 |
排氣閥 |
10 |
油箱 |
|
|
六、X型旋片式真空泵的拆箱安裝：
拆箱后取出X型旋片式真空泵、附件及說明書并保管好作日后備用。除去填充物，擦凈泵的表面灰塵。按裝箱單清點數目。
X型旋片式真空泵安裝在環境清潔、通氣良好，光線充足的室內。根據使用情況泵應安裝在有一定寬裕的場地，以便于操作維護。泵的外形尺寸見。X型旋片式真空泵可以放置在堅實平坦的地面上，不需特別的地基，如需固定可另加螺釘與基礎固牢，地腳螺釘尺寸見。X型旋片式真空泵如靠近精密儀表使用時，應考慮增加防震裝置。
將被抽容器用真空軟管或法蘭與X型旋片式真空泵相聯結，如用法蘭聯接時，法蘭上應有橡膠圈槽，形式及尺寸見圖50聯接被抽容器的管徑不應小于泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體量應與泵的抽速相適應，。在泵與被抽容器之間建議裝上一個真空閥，以便控制氣體流量。對于泵并建議裝上一個放氣閥（或電磁閥）以便停車時對泵放氣,能防止返油以及容易起動。
按照電機標牌所示電壓和接線方式接上電源，并建議采用保險裝置以免超載，判明電機旋轉方向，應與泵上箭頭方向一致。取下排氣塞裝上排氣罩，或?qū)⑴潘焐系奶鬃尤∠�。X型旋片式真空泵需冷卻者接上水源。
如必須使泵抽除有毒的及腐蝕黑色金屬的氣體、對真空泵油起化學變化的氣體、及超過常溫和有塵埃的氣體時，應在進氣管道上加裝中和、冷卻、過濾等有關裝置配合使用，否則將影響X型旋片式真空泵使用性能和壽命。抽除對人體有害的氣體時，應安上相應的管道，將排出氣體引至室外遠離工區進行處理。
注：安裝時應小心，防止鐵屑、污物、塵埃等落入泵內 |
| 七、X系列旋片式真空泵的使故障原因及消除方法： |
X系列旋片式真空泵一般故障的排除：
1、X系列旋片式真空泵真空度不高：
（1）泵溫太高：
（2）如被抽氣體溫度高，則應先將氣體冷卻后再進入X系列旋片式真空泵內。B、如吸入硬物缸內磨損，應修復更換。
（3）如泵的冷卻水不夠，應打開或加大冷卻水。D、如裝配不當，造成單面磨損，應檢查再裝。
（4）油位過低未到視鏡油線位置，應加夠油量。
（5）摻氣閥未關嚴漏氣，應關嚴。
（6）油質變壞，更換新油。
（7）X系列旋片式真空泵漏大氣多是由于泵的端面油封不良所致，這時應打開排氣蓋，檢查B處油池是否缺油，如無油應從加油孔處加油，使油池B處積滿油.
（8）轉片彈簧折斷，應拆下更換。
（9）閥門片損壞，應更換。
（10）前端板上油密封里的密封圈損壞或橡膠變質，應更換。
（11）X系列旋片式真空泵使用時間長，磨損大、間隙增大，應修復或更換受損零件。
（12）進氣處過濾網堵塞，取下清洗。
2、X系列旋片式真空泵電機超負荷運轉：
（1）旋片真空泵溫太高，。
（2）吸入鐵屑或其它機械物質造成單面磨損，應予修復或更換磨損零件。
（3）裝配不當，造成單面磨損或咬毛，應修理重新裝配。
3、X系列旋片式真空泵其它：
（1）軸端漏油，密封圈磨損或裝配不正確，應更換或重裝。
（2）開車噴油，油位太高，應放出多余的油，或各擋油裝置已壞，應重新調整或修理。
（3）端面漏油，因前后端面碰傷不平，端板未擰緊，應將端面修平擰緊。
|
八、X系列旋片式真空泵的性能曲線圖：
 |
X系列旋片式真空泵的選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①X系列旋片式真空泵的產品名稱與型號②X系列旋片式真空泵的真空度要求單位PA或MPA③X系列旋片式真空泵抽速要求單位L/S或M3/MIN④X系列旋片式真空泵的使用與否和工作條件⑤X系列旋片式真空泵的電機功率（KW）⑥X系列旋片式真空泵的轉速（r/min）⑦X系列旋片式真空泵的電壓〔V〕⑧X系列旋片式真空泵的進出口口徑⑨X系列旋片式真空泵是否帶附件，⑩X系列旋片式真空泵的材質要求以便我們的為您正確選型。
二、若已經由設計單位選定我公司的X系列旋片式真空泵的產品型號，請按X系列旋片式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。 |
