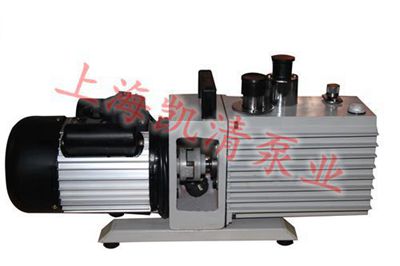

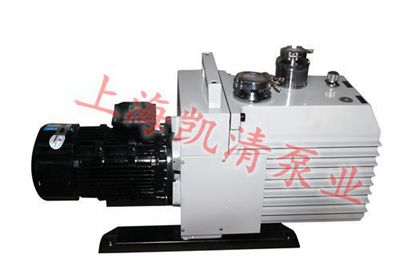

一、2XZ型旋片式真空泵的產品介紹：
2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型旋片式真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部份組成，它的吸入口與真空設備連接，在運轉時將容器內的氣體大量吸入與排出，當設備獲得真空時，高壓級排氣閥封閉，高壓級入口的氣體將轉送到第二級，并經第二級吸入與排出真空設備可獲得了一定的真空，2XZ型旋片式真空泵的技術參數為6×10-2 Pa，泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。
2XZ旋片式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ旋片式真空泵具有體積小，重量輕、噪聲低、起動安裝維護方便等優點。此外，還有防止返油的措施，油封漏油污染場地的措施。
1、2XZ旋片式真空泵是獲得真空的基本設備，它可單獨作用，亦可作為其他真空泵，例如羅茨真空泵的前級泵和預抽泵。組成羅茨旋片機組
2、泵進氣口連續敞通大氣運轉，不得超過兩分鐘。
3、泵不適用于抽除對金屬有腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵有得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃-40℃范圍內，相對溫度不大于90%，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看真空泵的油位，以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、具泵油采用清潔的SY1634-70 1號真空泵油。
10、2XZ旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
二、2XZ型旋片式真空泵的結構圖：
2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。
三、2XZ型旋片式真空泵的參數性能：
| 型號 |
抽氣 |
極限真空(Pa) |
轉速 |
工作 |
電機 |
進氣口 |
用油量 |
泵油 |
外形尺寸 |
總重量 |
| 速度 |
(rpm) |
電壓 |
功率 |
直徑 |
(L) |
溫升 |
|
| (L／S) |
氣鎮關 |
氣鎮開 |
|
(V) |
(kw) |
|
|
(℃) |
|
| 2XZ-0.25 |
0.25 |
6.7×10-1 |
|
|
220 |
0.12 |
φ15 |
0.5 |
>40 |
403×130×240 |
16/15 |
| 2XZ-0.5 |
0.5 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.18 |
φ20 |
0.6 |
>40 |
447×168×260 |
17/16 |
| 2XZ-1 |
1 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.25 |
φ20 |
0.7 |
>40 |
469×168×260 |
18/17 |
| 2XZ-2 |
2 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.37 |
φ20 |
1 |
>50 |
514×168×282 |
22/20 |
| 2XZ-4 |
4 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.55 |
φ20 |
1.2 |
>50 |
565×168×282 |
24/22 |
| 2XZ-6 |
6 |
6.7×10-2 |
1.33 |
1400 |
380 |
0.75 |
KF-40 |
2 |
>60 |
565×200×342 |
50/40 |
| 2XZ-8 |
8 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.1 |
KF-40 |
3 |
>60 |
650×240×430 |
70/60 |
| 2XZ-15 |
15 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.5 |
KF-40 |
4 |
>70 |
700×240×430 |
86/75 |
| 2XZ-25 |
25 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5 |
>70 |
770×240×430 |
98/85 |
| 2XZ-30 |
30 |
6.7×10-2 |
1.33 |
1400 |
380 |
2.2 |
KF-50 |
5.5 |
>70 |
770×240×430 |
98/85 |
四、2XZ型旋片式真空泵的故障及其消除方法：
1、2XZ型旋片式真空泵極限真空不高及其消除
（1）油位太低，有較大排氣聲，可加入清潔的真空泵油。
（2）泵油為可凝性蒸汽所污染，可開氣鎮凈化或更換新油。
（3）2XZ型旋片式真空泵口外接管道、容器、測試儀表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。
（4）進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。
（5）進油咀油孔堵塞，可撥出進油咀，疏通油孔。
（6）真空系統嚴重污染，包括容器、管道等，應予清洗。
（7）真空泵旋片彈簧折斷，應予調換。
（8）旋片、泵身或泵蓋磨損，間隙過大，應進行檢查，修整或調換。
（9）泵溫過高，應改善通風和冷卻。如所抽氣體溫度太高，應予先冷卻后再進入泵內。
2、2XZ型旋片式真空泵噴油
（1）油位過高，可入出多余油量。
（2）減霧器中有泵油或雜物，應清除。
3、2XZ型旋片式真空泵漏油
（1）放油螺塞，油箱墊片或裝配不當，螺釘擰緊；
（2）油標未擰緊，有機玻璃過熱變形；
（3）2XZ型旋片式真空泵身部件與支座的連接摯墊片未墊好；油封裝配不當或磨損；應予調整或更換。
4、2XZ型旋片式真空泵噪 音
（1）旋片彈簧折斷，可調換彈簧。
（2）有毛刺、臟物或變形，運轉發生障礙，應檢查修磨清洗。
（3）軸承磨損，零件磨損。應修整或更換。
（4）電機出毛病，應進行檢查。
5、2XZ型旋片式真空泵返油
（1）止回閥未關好，停泵后，油位很快下降，可再開再停，觀察變化或拆開檢查。
（2）兩泵蓋內油封裝配不當或磨損，可進行調換。
（3）泵蓋或泵身平面不平整，可進行修整。
（4）排氣閥片損壞 ，應進行調換。
注：檢查泵的極限真空，以壓縮式水銀真空計為準。
五、2XZ型旋片式真空泵的注意事項:
鄭重說明：違反上述規定操作使用所造成的人身傷害以及財產損失，本公司概不負責。
2XZ直聯式真空泵嚴禁抽除易燃，易爆及有毒的氣體；
2XZ直聯式真空泵不得抽除對金屬有腐蝕性及能與泵油起化學反應的氣體；
2XZ直聯式真空泵不得抽除含有顆粒塵埃及大量水蒸氣的的氣體；
被抽氣體的溫度不得超過80℃，使用環境溫度為了-5℃-60℃；
2XZ直聯式真空泵不得作壓縮泵及輸送泵使用；
2XZ直聯式真空泵嚴禁無油運轉；
泵運行時，嚴禁堵塞排氣口；
2XZ直聯式真空泵使用電壓為192-248V，50Hz插座必須接地；
2XZ直聯式真空泵請勿將重物置于電源線上，勿讓電源線受到到擠壓；
2XZ直聯式真空泵請勿使用破損的插頭和插座；
2XZ直聯式真空泵請勿用潮濕的手插拔電源插頭；
2XZ直聯式真空泵在有煤氣泄露的地方切勿插拔電源插頭及按動開關。
六、2XZ型旋片式真空泵的安裝:
①真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
②配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，直聯式真空泵如有特殊的安裝要求，請與本廠聯系；
③進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
④若2XZ直聯式真空泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
⑤如有特殊需要，可在泵的進氣嘴安裝電磁閥；
⑥若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。
七、2XZ型旋片式真空泵的處理故障:
故障現象 |
2XZ型旋片式真空泵故 障 原 因 |
|
真空度低 |
1、油量不足 |
加油至油標中心線 |
2、泵油乳化、不清潔 |
更換新油 |
3、泵的進油孔堵塞或供油不足 |
清理進油孔，清洗濾網 |
4、泵連接管道容器滲漏 |
檢查連接管道容器，杜絕滲漏 |
5、泵選用不當 |
核對被抽容器大小，重新計算用泵 |
6、泵使用太久，零件磨損造成間隙增大 |
平磨前、后定子平面、清洗、烘干調整轉子頂部偏心間隙，重新裝配 |
漏油 |
1、油封損壞 |
更換油封 |
2、油箱連接處松動或損壞 |
旋緊螺釘及更換O形圈 |
噴油 |
1、油量過多 |
放油至油位線 |
2、進口壓強長期過高時抽氣量過多 |
選用適當大抽速泵 |
起動困難 |
1、油溫過低 |
進氣口通大氣，斷續啟動電機或把泵油加熱 |
2、電機或電源有故障 |
檢查修理 |
3、異物落入泵內 |
檢查消除 |
八、2XZ型旋片式真空泵的維修保養:
①保持2XZ型旋片式真空泵的清潔，防止雜物進入泵內；
②保持2XZ型旋片式真空泵油位、嚴禁無油運行；
③注意觀察2XZ型旋片式真空泵油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的泵油，以便更換泵腔內的存油。反復幾次，確認2XZ型旋片式真空泵已清潔后，裝上放油螺塞，再從加油孔注入清潔的泵油至油位線；
④長時間不使用時，應加蓋2XZ型旋片式真空泵進、排氣帽，放置于干燥的場所，注意防潮、防銹；
⑤若需要折裝檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。
注：本使用說明書對泵油的有關條款不適用于無油真空泵系列。 |
